Popravka zaribalog ventilatora

Pošto smo demonstrirali postupak čišćenja kulera i nanošenja novog sloja termo paste, odlučili smo da vam pokažemo kako da otklonite još jedan dosadan i potencijalno opasan kvar – zaribali ventilator

Uzrok ovog kvara je, kao i u prethodnom slučaju, prašina koja se nahvatala u ležajevima ventilatora. Posledice ovoga su sporiji rad ventilatora i njegovo brže habanje.

Kako se ova pojava manifestuje? Najupadljiviji simptom je promena zvuka koji računar proizvodi u toku rada iz nečeg krajnje podnošljivog u nešto veoma iritirajuće. U zavisnosti od toga koji je ventilator u pitanju, ovi zvuci mogu varirati od oštrog konstantnog zujanja do sporadičnog tandrkanja. Kao dodatni simptom, može se javiti i promena zvuka sa temperaturom sistema.

Pre svega, moramo da napomenemo da je najefikasnije rešenje ovog problema zamena ventilatora, pa čak i celog kulera. Međutim, stvari nisu uvek jednostavne – pristojni ventilatori čijom se brzinom može upravljati slabo se nalaze na tržištu, dok kvalitetni kuleri i dalje predstavljaju skupu robu. Problem je utoliko veći ako se radi o starom računaru koji još uvek služi svrsi, ali se za njega ne mogu nabaviti odgovarajući ventilatori ili ako je u pitanju ventilator grafičke kartice ili čip-seta na ploči.

Bilo kako bilo, ovaj problem je moguće rešiti jednostavnim podmazivanjem ventilatora ili zamenom kugličnih ležajeva. Iako je sam zahvat veoma jednostavan, potrebna je izvesna doza spretnosti i malo iskustva u radu s ovakvim uređajima. U tekstu ćemo naglasiti na šta treba obratiti pažnju.

Pre samog postupka, opisaćemo mehaniku prosečnog ventilatora u računaru. Ventilator je u suštini običan elektromotor i, kao i svaki drugi, sastoji se od statora koji se izrađuje od posebno motane lake žice i rotora koji je u stvari običan magnet. Dok se stator nalazi pričvršćen na kućištu ventilatora, rotor se nalazi na osovini koja nosi i propeler. Pored ovoga, ventilatori poseduju i ležaj koji omogućava ujednačeno kretanje bez mnogo trenja, a cela šklopocija se drži na okupu zahvaljujući prstenastim osiguračima, u narodu poznatijim kao „zegeri”.

U zavisnosti od toga kako je izveden ležaj, ventilatori se dele na ventilatore s rukavcem (sleeve bearing) i ventilatore s kugličnim ležajevima (ball bearing). Ova razlika utiče i na postupak remonta jer je ventilatore s rukavcem dovoljno očistiti i podmazati, dok je kod ventilatora s kugličnim ležajevima neophodno zameniti ležajeve koji su standardnih veličina i mogu se naći na buvljacima i u prodavnicama šrafovske robe.

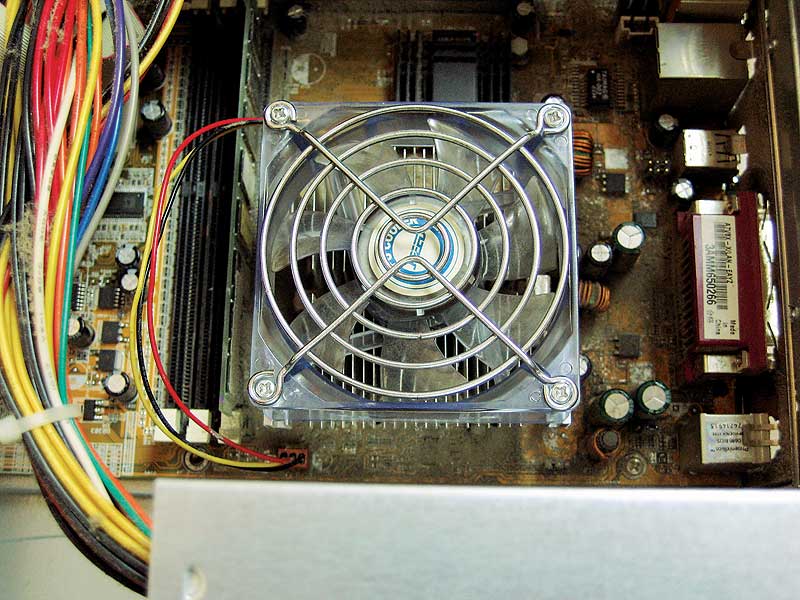

Kad smo ovo razjasnili, možemo početi s popravkom. Pre svega, treba utvrditi koji ventilator je zaribao. Ovo je krajnje jednostavno: otvorimo kućište i dok računar radi i ispušta iritirajuće zvuke, na trenutak zaustavimo jedan po jedan ventilator guranjem npr. olovke u propeler. Ukoliko zaustavljanje ventilatora prekine „tandrkanje”, našli smo krivca i prvo što treba da uradimo jeste da ga izvadimo. U nekim slučajevima, ovaj postupak podrazumeva skidanje celog kulera, a za potrebe demonstracije, odlučili smo da razmontiramo ventilator prečnika 6 cm s rukavcem, koji služi za hlađenje procesora.

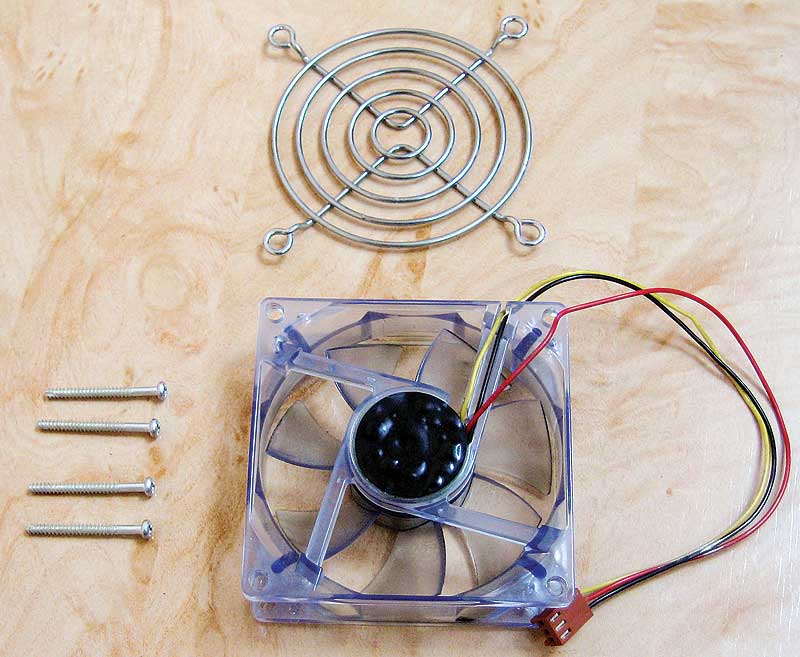

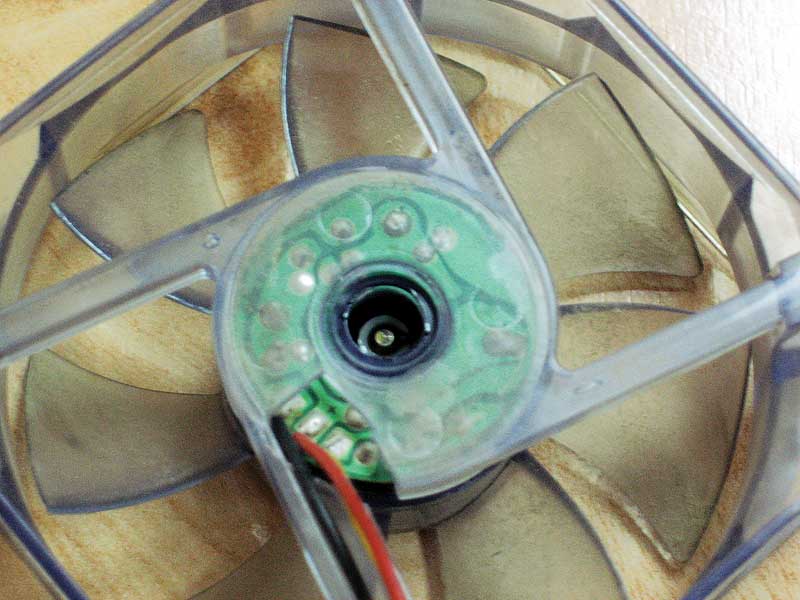

Ventilator smo skinuli sa hladnjaka odvrtanjem četiri zavrtnja pomoću kojih je pričvršćen. Nakon čišćenja spolja, potražili smo „pristupnu tačku”, to jest gumeni ili plastični čep ispod kog se nalazi osigurač. Čep i osigurač se nalaze na gornjoj ili donjoj strani ventilatora, često i ispod nalepnice. Ventilatori s kugličnim ležajem često imaju po jedan osigurač sa svake strane. Čepovi se jednostavno uklanjaju pomoću malog šrafcigera.

Nakon toga, sledi najpipaviji deo posla, skidanje osigurača. Osigurač je najvažniji deo ventilatora jer on zapravo drži osovinu u određenom položaju u odnosu na kućište. Osigurači mogu biti metalni i plastični i svaki ima svoje prednosti i mane. Metalni osigurači su izdržljivi i u slučaju deformacije mogu se vratiti u približno isti oblik, ali zbog svoje elastičnosti prilikom skidanja umeju da odskoče i zagube se. Plastični osigurači, s druge strane, ne vole toliko da skaču, ali su krti pa mogu lako da se polome, tako da u oba slučaja treba paziti. Princip skidanja je u oba slučaja isti: osigurač se sa dve strane podglavi šrafcigerima ili sličnim alatom i polako se smakne s osovine. Poseban problem umeju da budu osigurači na ventilatorima za grafičke kartice i čip-setove jer postoje primerci na kojima se osigurači ne mogu skinuti. Kako biste ustanovili da li imate ovakav ventilator, pogledajte sam osigurač. Ukoliko je on u obliku prstena isečenog na jednom mestu, može se skinuti, u suprotnom ne može.

Ispod osigurača se obično nalaze gumice koje sprečavaju da mazivo izađe iz ventilatora i uprlja ili ošteti druge uređaje. Ove gumice se jednostavno uklanjaju pincetom ili drmanjem ventilatora. Nakon ovog dela, moguće je razdvojiti stator i rotor prostim izvlačenjem propelera. Sledi čišćenje od prašine i uklanjanje starog maziva.

Ukoliko imate ventilator s kugličnim ležajevima, oni će verovatno sami ispasti bez mnogo mehaničkog ubeđivanja. Pri nabavci treba obratiti pažnju na to da se dimenzije novih ležajeva podudaraju sa dimenzijama starih. Ukoliko, međutim, imate ventilator s rukavcem, treba pristupiti izboru maziva. Izbor maziva zavisi od materijala od kojih su izrađeni osovina i rukavac kroz koji ona prolazi. Ukoliko se radi o kombinaciji plastike i metala ili samo plastike, treba koristiti silikonsko ulje ili slično mazivo. Ukoliko su oba dela metalna (što je uglavnom slučaj s novijim ventilatorima), može se koristiti i grafitna mast. I silikonsko ulje i grafitna mast su kvalitetna maziva, otporna na habanje i prljanje, tako da mogu znatno da produže radni vek ventilatora.

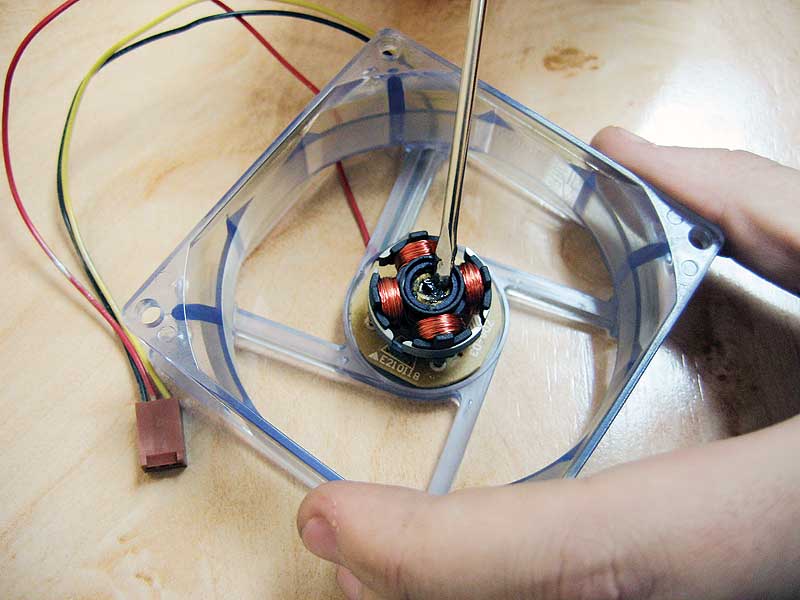

Nanošenje masti se vrši mazanjem male količine na samu osovinu i eventualno stavljanjem malo masti na jedan kraj rukavca. Kada je tečno mazivo u pitanju, treba ga kanuti na osovinu i pustiti da se ocedi višak. Sada je ventilator zreo za sklapanje i montiranje u računar. Vraćamo rotor na mesto, a ukoliko je u pitanju ventilator s kugličnim ležajevima, treba da namestimo i njih. Potom vraćamo gumice i na kraju osigurače. Ukoliko su se metalni osigurači deformisali, kleštima ih treba „popraviti” u nešto što makar malo liči na torus. Pri vraćanju osigurača treba biti pažljiv jer je verovatnoća da se plastični polome, a metalni zagube još veća. Kao i kod skidanja, za ovaj posao se preporučuju dva šrafcigera ili sličan alat (pinceta). Ostalo je još samo da ga pričvrstimo za hladnjak.

Kao rezultat, imamo ventilator koji je ponovo tih u radu, a ukoliko smo intervenciju izvršili pravovremeno, ventilator će moći da radi još nekoliko godina.

Bojan ŽIVKOVIĆ
